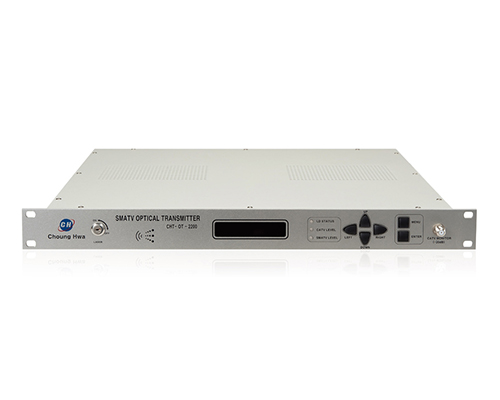

•Đặc điểm sản phẩm:
- Sản phẩm được thiết kế với băng thông rộng bằng cách chuyển đổi tín hiệu IF từ HFC/CATV vệ tinh.
- Được thiết kế để cài đặt, điều khiển, duy trì và kiếm tra bằng cách sử dụng RS232 và KEY.
- Có khả năng kiểm tra tín hiệu RF đầu vào nhận được và tình trạng LD với dàn LED và LCD phía trước.
- Độ ổn định hoạt động được cải thiện nhờ vào nguồn điện dự phòng.
- Có khả năng tạo ra tín hiệu RF đầu ra ổn định với mạch AGC và MGC được tích hợp bên trong.
Chi tiết |
Đơn vị đo |
Giá trị tham chiếu |
Ghi chú |
|
Chiều dài bước sóng quang |
nm |
1550±10 |
|
|
Đầu ra quang |
dBm |
10±1 |
Bộ thu phát quang |
|
Mức RF đầu vào |
dBmV(Min) |
MATV |
15 |
|
Băng thông vệ tinh |
15 |
|
||
Phạm vi tần số |
MHz |
MATV |
54~806 |
|
Băng thông vệ tinh |
950~2150 |
|||
Đáp tuyến tần số |
dB(Max) |
MATV |
±1 |
|
Băng thông vệ tinh |
±2 |
|||
CNR |
dB(Min) |
MATV |
46 |
Bộ thu quang – chuẩn đầu ra |
Băng thông vệ tinh |
26 |
|||
CTB |
dB(Min) |
55 |
Băng thông MATV, Tiêu chuẩn truyền 77 kênh |
|
CSO |
dB(Min) |
55 |
Băng thông MATV, Tiêu chuẩn truyền 77 kênh |
|
Điều chế liên tiếp thứ 3 (IMD3) |
dB(Min) |
50 |
Băng thông vệ tinh, 2 way tests |
|
Mạch điều chỉnh AGC |
dB |
±10 |
|
|
Cự ly truyền dẫn cáp sợi quang |
km(Min) |
1 or 10 |
Khoảng cách bao gồm sự biến dạng |
|
Kích cỡ sản phẩm |
mm |
482 (rộng) × 44 (cao) × 357 (dài) |
|
