Thông số kỹ thuật:

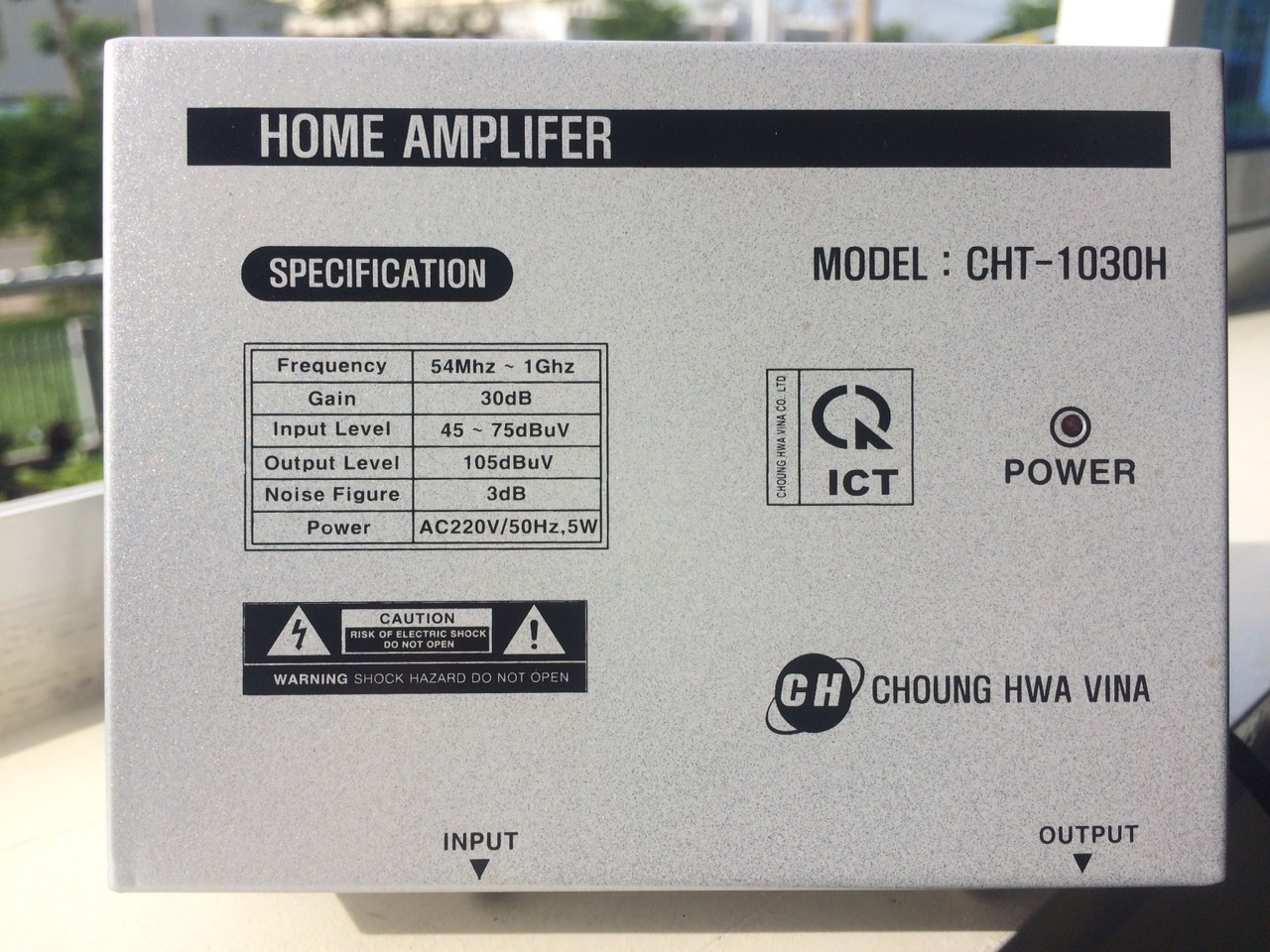

Mã sản phẩm (Model) CHT-1030H |
Điện áp nguồn (Power voltage) |
Dải tần số (Frequency range) |
Độ lợi tối đa (Max gain) |
Suy hao phản hồi (Return loss) |
Đáp tuyến tấn số (Frequency response) |
||
AC220/50Hz |
54Mhz – 1 Ghz |
30 dB |
16 dB |
0.75dB |
|||
|
|
|
|
|
|||
Mức tín hiệu đầu vào (Input level) |
Mức tín hiệu đầu ra (Max output level) |
Mức tiếng ồn (Noise Figue) |
|||||
45 – 75 dBuV |
105 dBuV |
3 dB |
|||||
Hướng dẫn sử dụng:
Với sơ đồ bên cạnh: Sau khi qua thiết bị CHT-1030H, mức tín hiệu đầu ra được tăng thêm 30db so với tín hiệu đầu vào, đáp ứng được tới 10 bộ truyền hình trong cùng 1 thời gian với mức tín hiệu đạt yêu cầu kỹ thuật (từ 60-75dB).
Lưu ý trong quá trình sử dụng:
Ví dụ:
+ Mức tín hiệu đầu vào từ 60-75dB: không cần thiết phải sử dụng bộ khuếch đại.
+ Mức tín hiệu từ 30-40db: sau khi qua bộ khuếch đại, tín hiệu đầu ra đạt 60-70dB, đáp ứng hoàn toàn chất lượng tín hiệu yêu cầu.
+ Mức tín hiều chỉ từ 0-20dB: Sau khi qua bộ khuếch đại, tín hiệu đầu ra chỉ đạt 30-50dB, chưa hoàn toàn đáp ứng được chất lượng yêu cầu.
