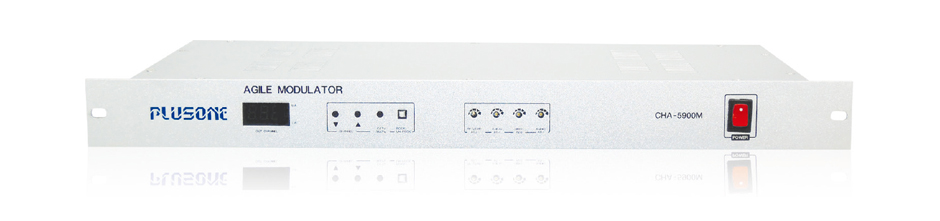

Bộ điều chế Agile - Agile Modulator (CHA - 5900M)

Trang chủ   »   Sản phẩm   »   THIẾT BỊ ANALOG - ANALOG PRODUCTS   »   Bộ điều chế Agile - Agile Modulator (CHA - 5900M)
THIẾT BỊ ANALOG - ANALOG PRODUCTS Bộ điều chế Agile - Agile Modulator (CHA - 5900M) Bộ điều chế Agile - Agile Modulator (CHA - 5900M)
Đây là thiết bị biến tần đầu ra giúp điều chỉnh tín hiệu Video và tín hiệu âm thanh của tín hiệu băng gốc (Base Band) tương tự như chương trình tự phát sóng và phát sóng vệ tinh tới băng tần tần số phù hợp với mạng CATV và truyền tới đường truyền. Là thiết bị rất linh hoạt giúp xuất và truyền các tín hiệu với tần số đa dạng.
Tính năng sản phẩm

Đặc điểm sản phẩm:

- Bù lại độ trễ, không bị biến dạng  hình ảnh, khả năng truyền tải tuyệt vời tới các kênh lân cận bằng cách áp dụng SAW VSBF (bộ lọc dải biên)

- Độ ổn định tần số rất cao bằng cách sử dụng loại dao động tần số của phương pháp tổng hợp PLL.

- Vượt trội trong việc kiểm soát tốt (điều chỉnh) bằng điều khiển điện tử, không có thay đổi trong trạng thái điều chỉnh gây ra bởi những thay đổi môi trường như độ ẩm.

- Chức năng điều khiển mức dao động âm thanh.

- Chức năng thay đổi và chỉ thị mức đầu ra (tần số).

- Chức năng lựa chọn băng tần MATV / CATV.



Thông số

Đơn vị

Đặc điểm

Ghi chú

Trở kháng Video đầu vào

600

RCA

Mức video đầu vào

V

1Vp-p



Đặc điểm tần số đầu vào video

dB

±1



Tỉ số tín hiệu video đến năng lượng tạp âm

dB

60



Trở kháng âm thanh đầu vào

600

RCA

Mức âm thanh đầu vào

dBm

0±5



Băng thông tần số đầu ra

54~870



Mức đầu ra

dB

110±5



Tổn hao phản xạ đầu ra

dB

14



Tạp nhiễu

dBc

Trên 60



Trở kháng đầu ra

75

Loại F

Kích cỡ sản phẩm

mm

482(W) × 44(H) × 204(D)
